L’objectif de la démo est de pouvoir donner un aperçu de VCF 4, de comprendre la relation avec NSX-T et le vCenter et déployer un Kubernetes – Workload Management.

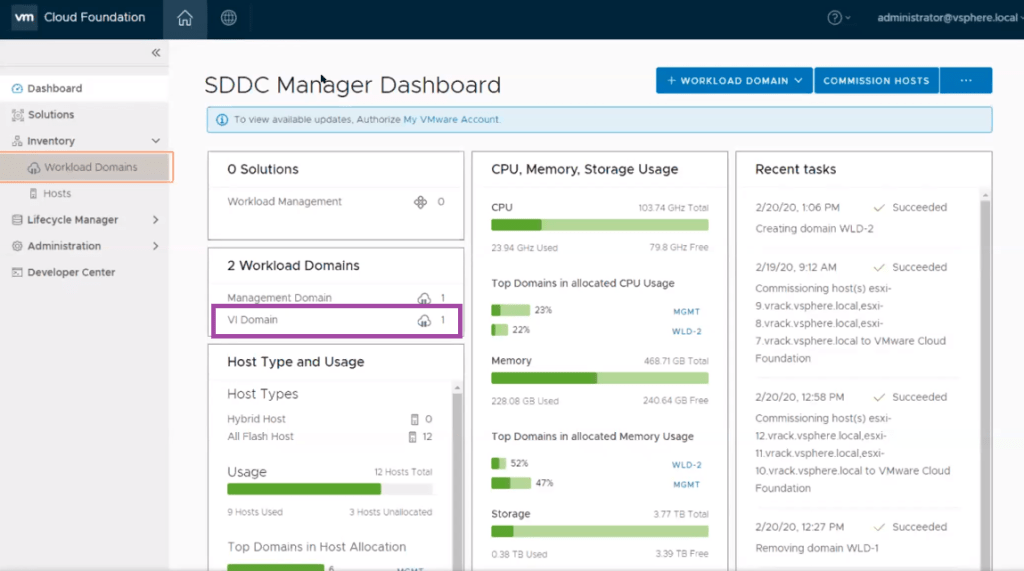

Depuis l’interface SDDC Manager, Nous avons 2 Workload Domains: le premier pour le management et le deuxième pour le Workload Domain nommé « VI Domain »

Cette image a un attribut alt vide ; le nom du fichier est image-19.png
Tableau de bord du SDDC Manager

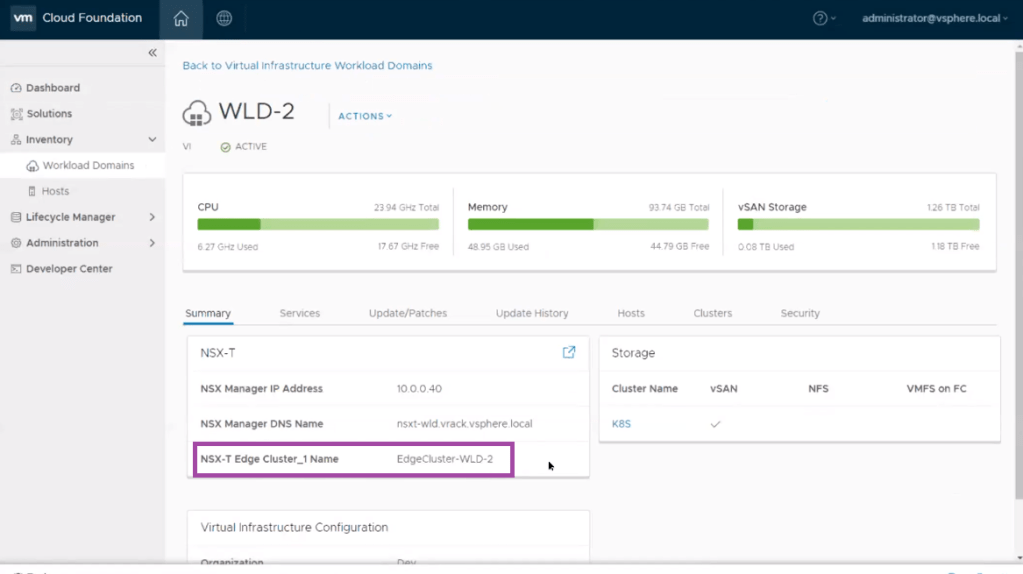

En cliquant sur « VI Domain », nous constatons qu’un Cluster NSX-T Edge a été ajouté:

Cette image a un attribut alt vide ; le nom du fichier est image-23.png
Interface du Workload Domains

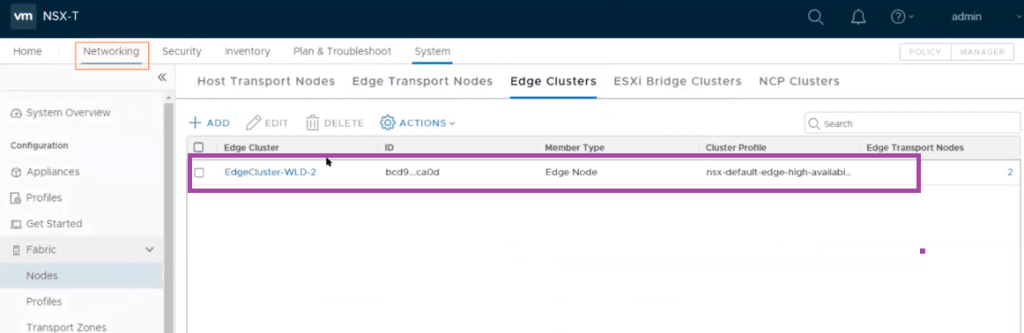

Les détails du cluster NSX-T Edge se trouve depuis l’interface NSX Manager:

Cette image a un attribut alt vide ; le nom du fichier est image-25.png
Interface NSX Manager – Edge Cluster

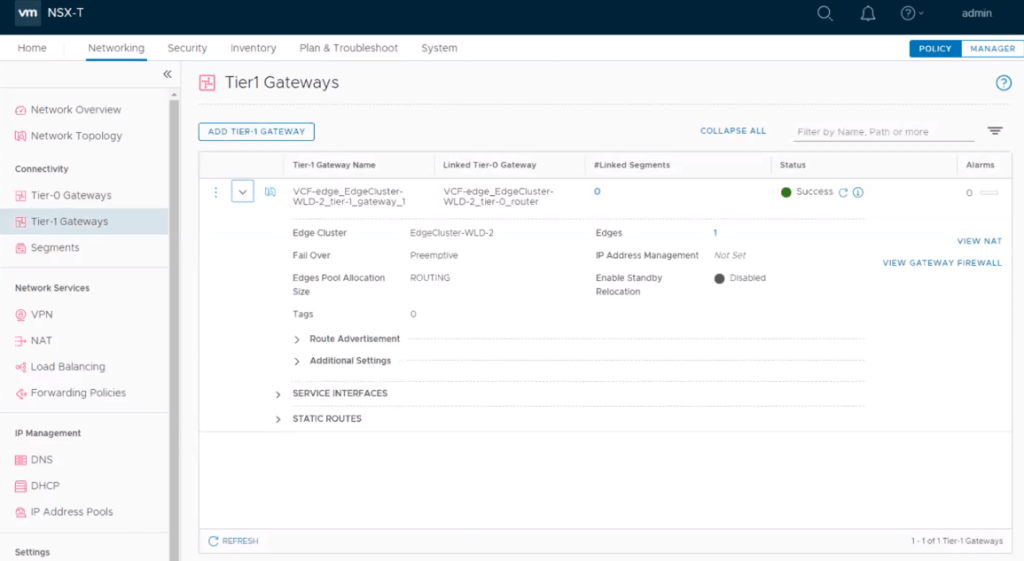

Le tier 0 et 1 ont été provisionnés via le SDDC Manager:

Cette image a un attribut alt vide ; le nom du fichier est image-26.png
Interface NSX Manager – Tier-1 GW

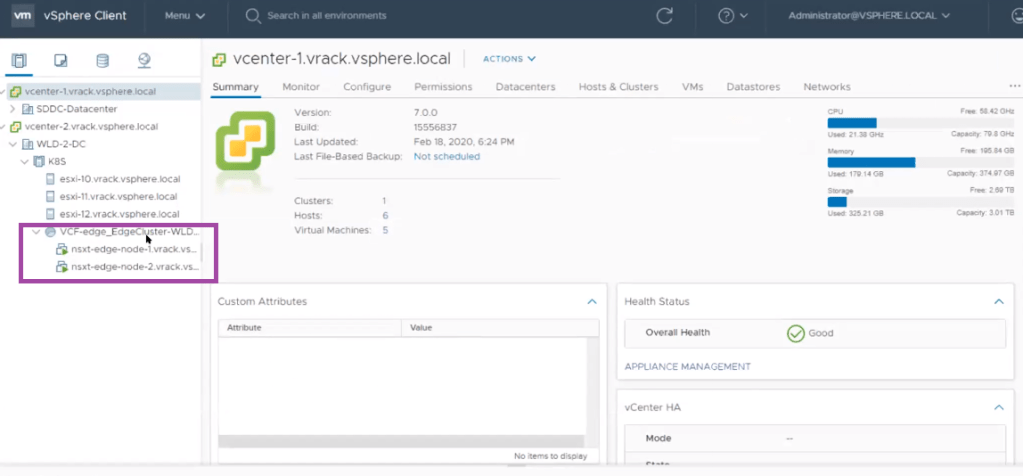

L’approvisionnement des Edges et du ressource pool depuis vCenter:

Cette image a un attribut alt vide ; le nom du fichier est image-28.png
NSX-T Edge depuis vCenter

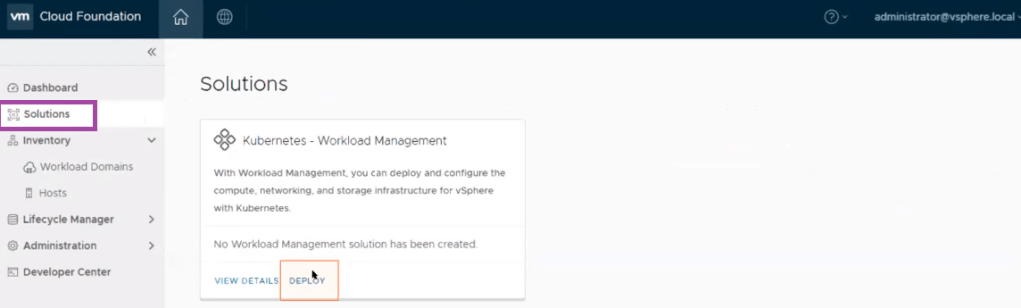

Maintenant que nous avons fait le tour, voyons comment déployer et configurer un Kubernetes – Workload Management. L’action se fait depuis le menu « Solutions »

Cette image a un attribut alt vide ; le nom du fichier est image-29.png
Menu Solutions VCF

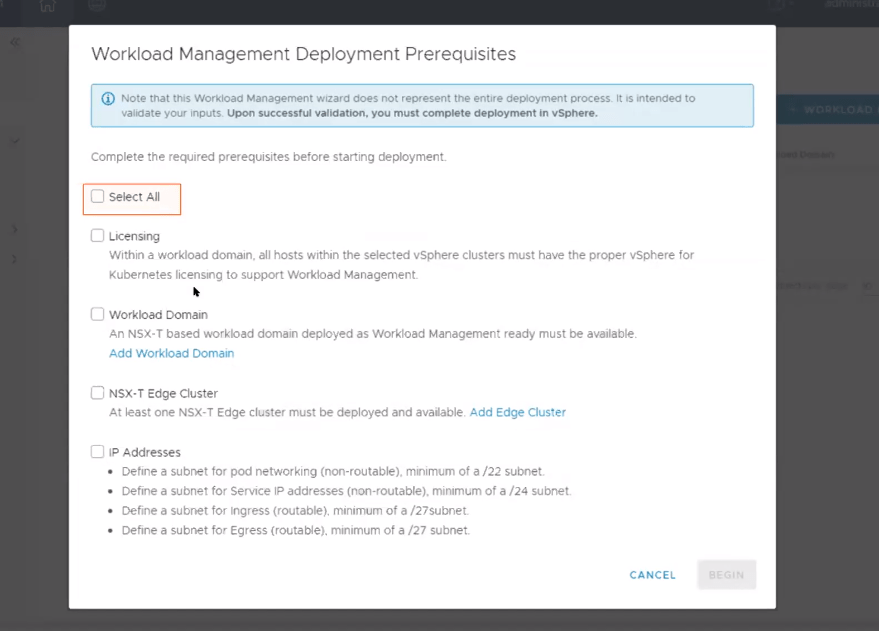

Après avoir cliqué sur « Deploy », l’étape suivante consiste à valider la disponibilité des prérequis (licences, la création et configuration du Workload Domain et du NSX-T Edge cluster, et la disponibilité et adresses IP)

Cette image a un attribut alt vide ; le nom du fichier est image-30.png
Prérequis de Kubernetes Workload Management

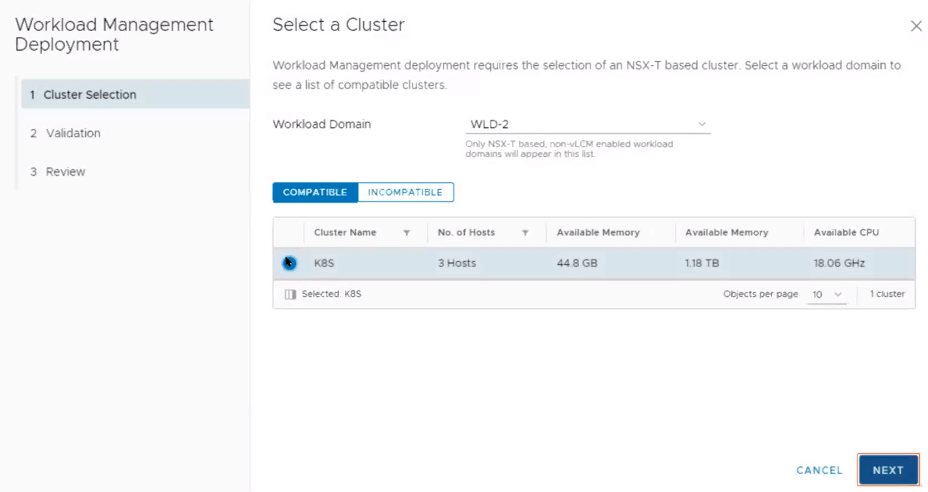

La sélection du Workload Domain permet l’affichage du cluster sur lequel nous souhaitons déployer le Kubernets Workload Management:

Cette image a un attribut alt vide ; le nom du fichier est image-31.png
Sélection du Cluster

Une validation des prérequis avant le déploiement est indispendable avant de passer à l’étape suivante:

Cette image a un attribut alt vide ; le nom du fichier est image-32.png
Validation des prérequis

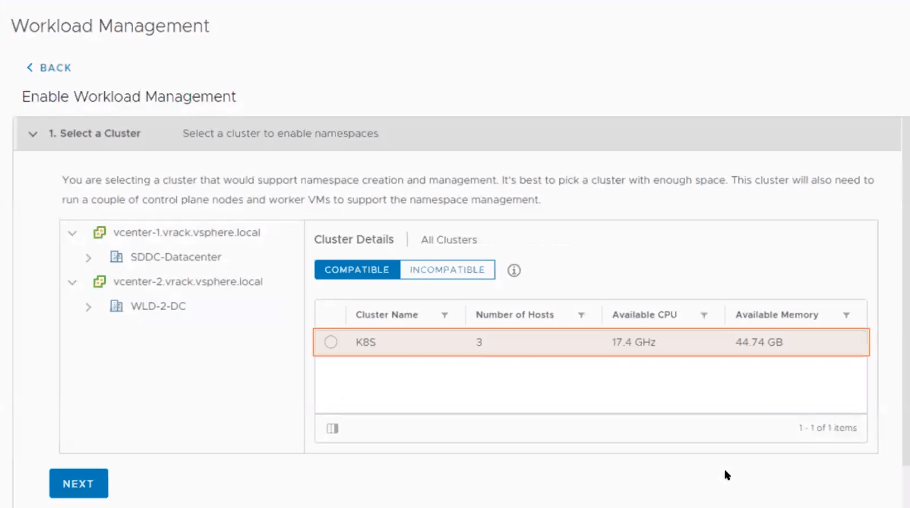

Après avoir revu le résumé de la configuration, Cliquer sur « Complete in vSphere » pour commencer le déploiement. Une nouvelle page de redirection vers VMware vCenter s’initialise et plus exactement sur l’interface d’activation Workload Management. Il suffit maintenant d’activer le Workload Management en sélectionnant le cluster et cliquer sur suivant:

Cette image a un attribut alt vide ; le nom du fichier est image-35.png
Activation du cluster Workload Management

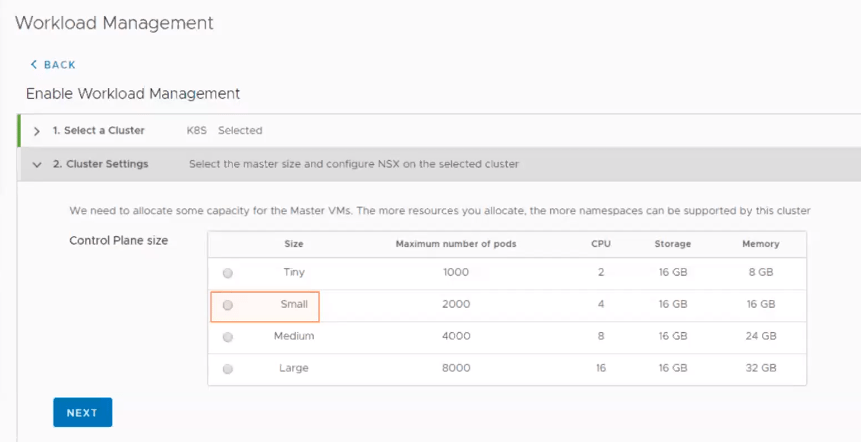

Définir la taille de l’architecture:

Cette image a un attribut alt vide ; le nom du fichier est image-36.png
Taille du Cluster Workload Management

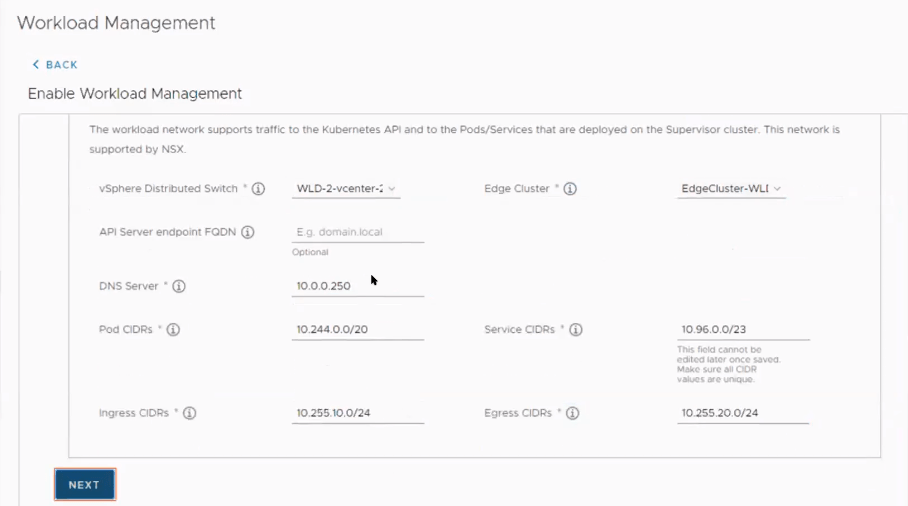

Séléction du DVS, du Edge cluster, remplir les adresses IP des Pod, etc…:

Cette image a un attribut alt vide ; le nom du fichier est image-37.png
Paramètre réseau

Séléction de la politique de stockage vSAN:

Cette image a un attribut alt vide ; le nom du fichier est image-38.png
vSAN Policy

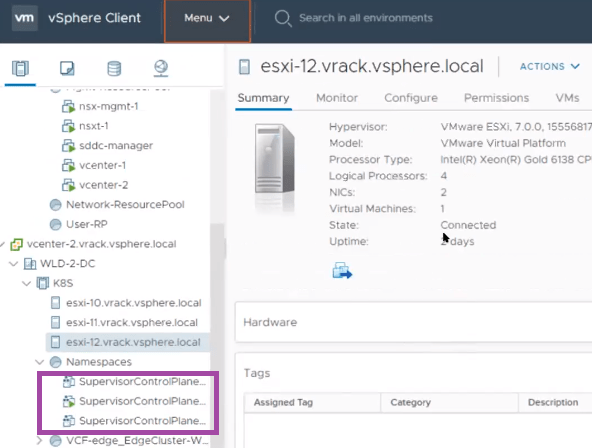

Une fois que nous avons validé tout les paramètre et l’activation du cluster finalisée, le cluster sera déployé sour l’objet namespaces:

Cette image a un attribut alt vide ; le nom du fichier est image-39.png
Cluster Workload Management depuis le vCenter

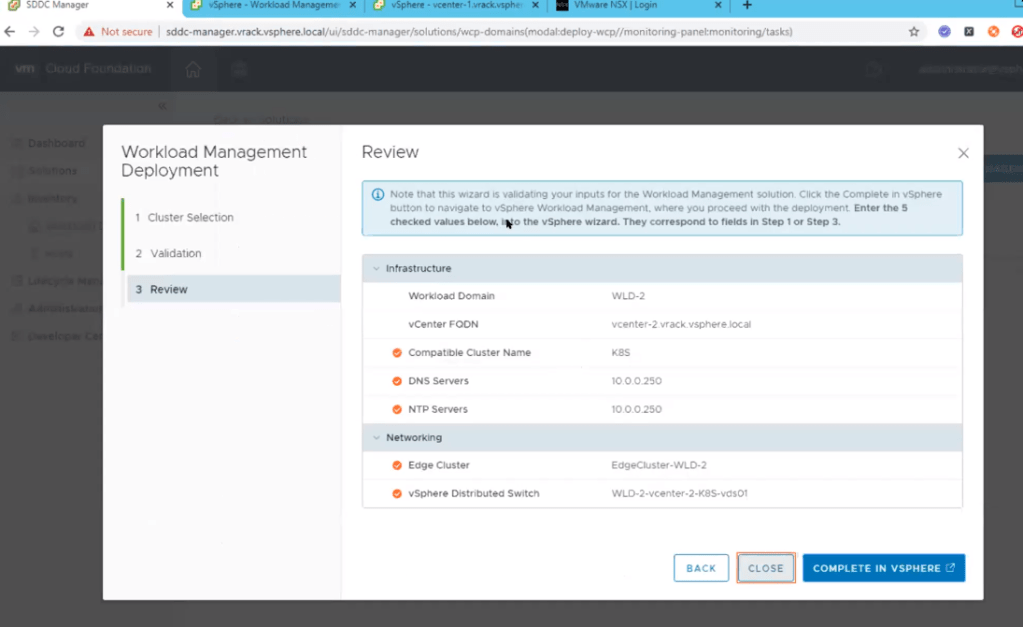

Nous pouvons désormais revenir au SDDC Manager et fermer le Wizard après activation:

Cette image a un attribut alt vide ; le nom du fichier est image-40.png

Les détails du cluster en cliquant dessus:

Cette image a un attribut alt vide ; le nom du fichier est image-41.png

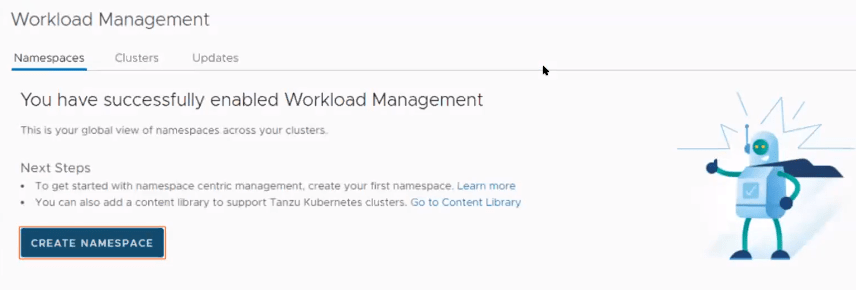

Une fois le cluster de Workload Management activé, nous avons la possibilité de créer les namespaces:

Cette image a un attribut alt vide ; le nom du fichier est image-43.png

En cliquant sur « Create Namespace », nous sélectionnons le cluster et taper le nom du cluster:

Création d’un namespace

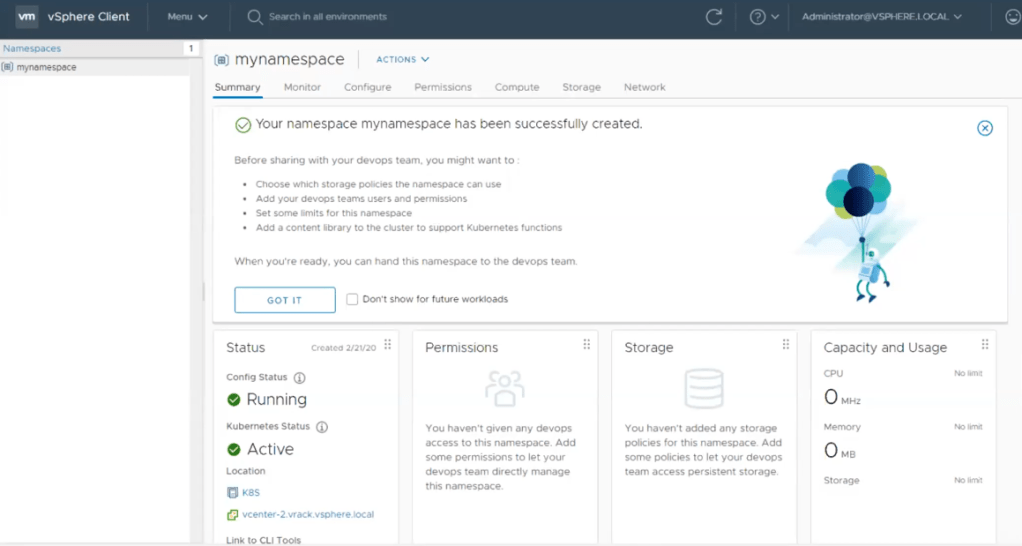

Le namespace a été créé et enfin disponible au développeur.
