Installation et configuration d’un vSAN Cluster avec 2 noeuds

La configuration vSAN Cluster avec 2 nœuds a été introduite depuis la version vSAN 6.1 pour les clients qui cherchent à déployer leurs Workloads à travers le Remote Office/Branch Office.

Pour la mise en place, il suffit simplement de déployer 2 nœuds sur le même site et d’un witness (VM téléchargeable depuis le portail Vmware) déployé sur un deuxième site ou notamment hébergé sur un cloud public.

Il n’y a pratiquement aucune différence entre le déploiement du vSAN cluster avec 2 nœuds et vSAN Stretched cluster hormis que les 2 nœuds sont situés sur la même localisation géographique alors que pour le stretched cluster, les nœuds sont dispersées sur 2 sites différents. Par contre, elles ne fonctionnent pas de la même façon.

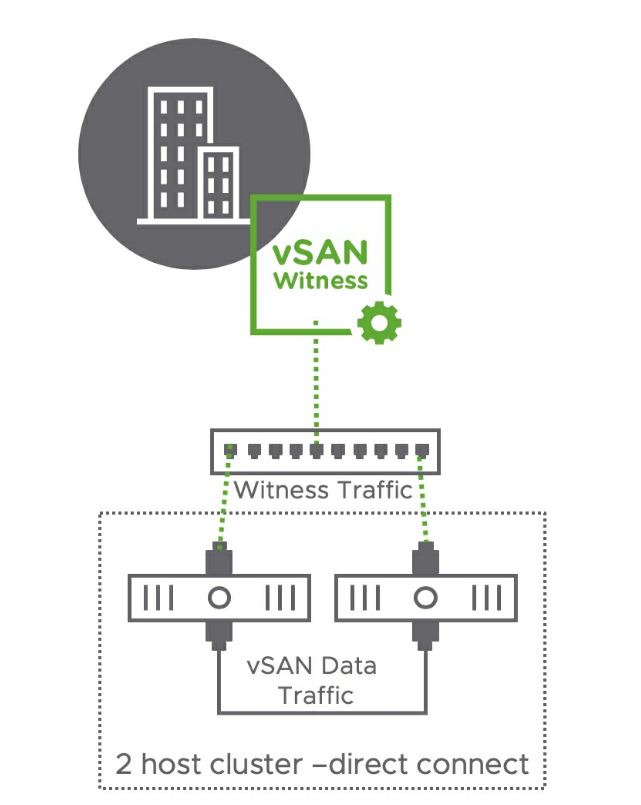

Il est a noté que cette configuration permet le vSAN DirectConnect (l’interconnexion réseau directe des 2 nœuds) et ainsi nous éviter de passer par un switch réseau.

Installation et configuration

Pour ce lab, j’ai commencé par déployer:

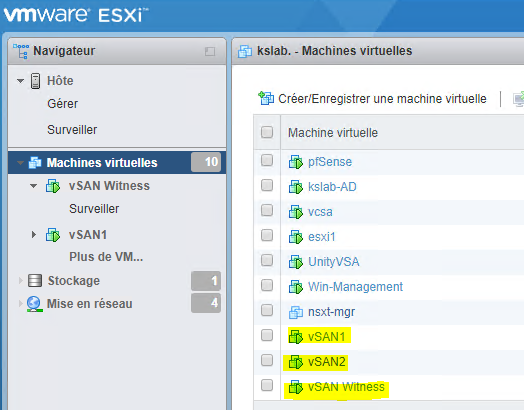

• 2x nested ESXi avec la configuration suivante:
  1. 2 vCPU
  2. Mémoire: 10Gb
  3. Réseau: 3 Adaptateurs pour les trafics: Management, Witness, vSAN
  4. Disque: 3 HDD (ESXi, disque cache et disque de capacité)
• 1x vSAN Witness disponible en format OVA depuis ce lien

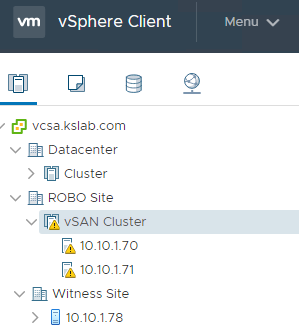

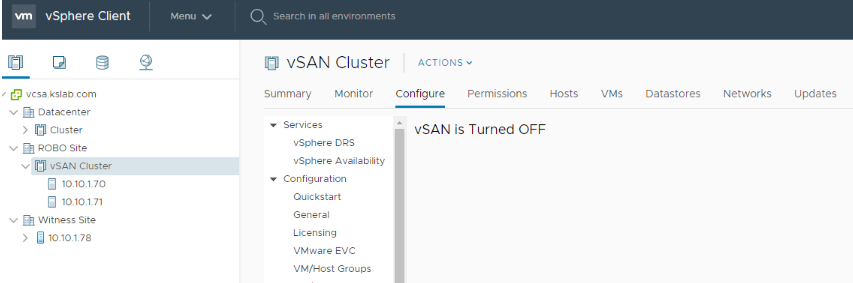

Une fois connecté au vCenter, nous procédons à l’ajout des 3 hôtes:

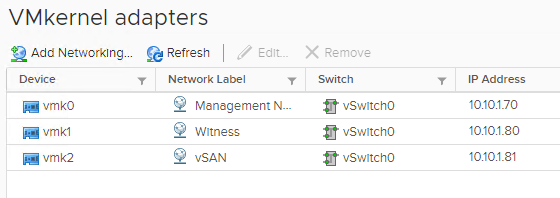

Avant d’activer vSAN, il est important de procéder à configurer correctement la partie réseaux. Ci-dessous une vue des adaptateurs VMkernel des nested ESXi:

• vmk0: Management
• vmk1: Witness
• vmk2: vSAN

Pour activer le trafic Witness sur vmk1, il faudrait se connecter en SSH sur chacune des ESXi (sauf le Witness) et exécuter la commande ci-dessous:

esxcli vsan network ip add -i vmk1 -T=witness

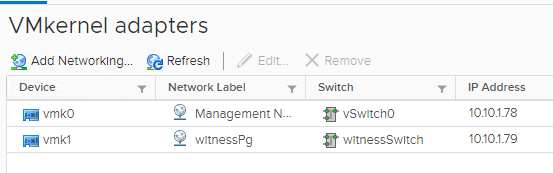

Et ci-dessous une vue des adaptateur VMkernel du Witness. Pour mon cas, j’ai laisser la configuration par défaut:

Une fois les adaptateur configurer, nous pouvons commencer par activer vSAN:

On choisi la configuration 2 hôtes:

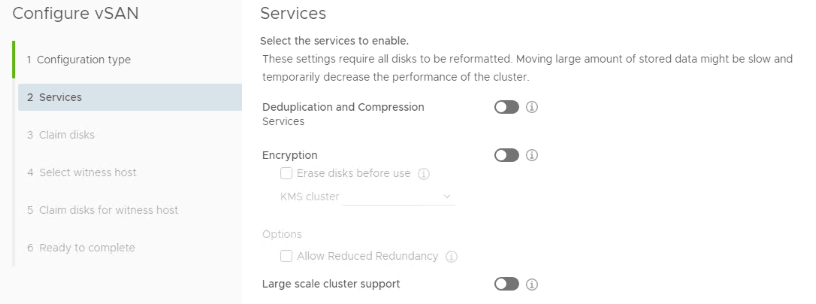

J’ai gardé les services tels que Deduplication/Compression et Encryption désactivés:

L’étape suivante consiste à assigner les disques cache et de capacité de mes 2 hôtes nested ESXi:

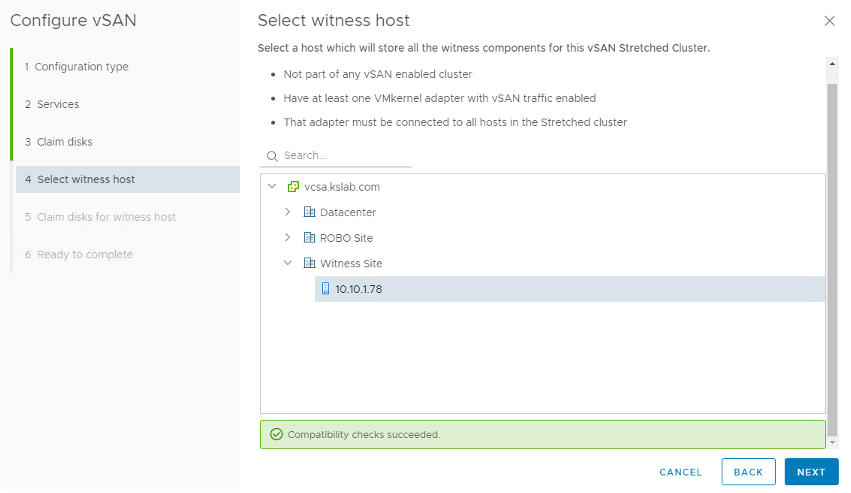

Le Wizard continue et nous mène à la phase de l’ajout du Witness au Cluster vSAN:

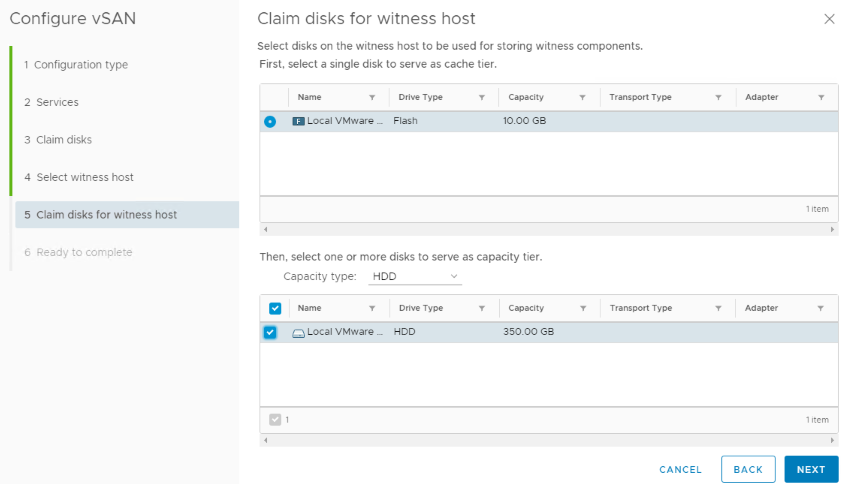

Tout comme les 2 nested ESXi, nous assignons les disques cache et de capacité du Witness:

Une fois la configuration terminée, un récapitulatif s’affiche afin de valider la configuration:

vSAN s’active au bout d’un petit moment. Afin de vérifier l’état du cluster nous procédons à la vérification du vSAN sur Health:

Les fault domains sont configurés automatiquement afin de déterminer l’hôte préféré et l’hôte secondaire du cluster:

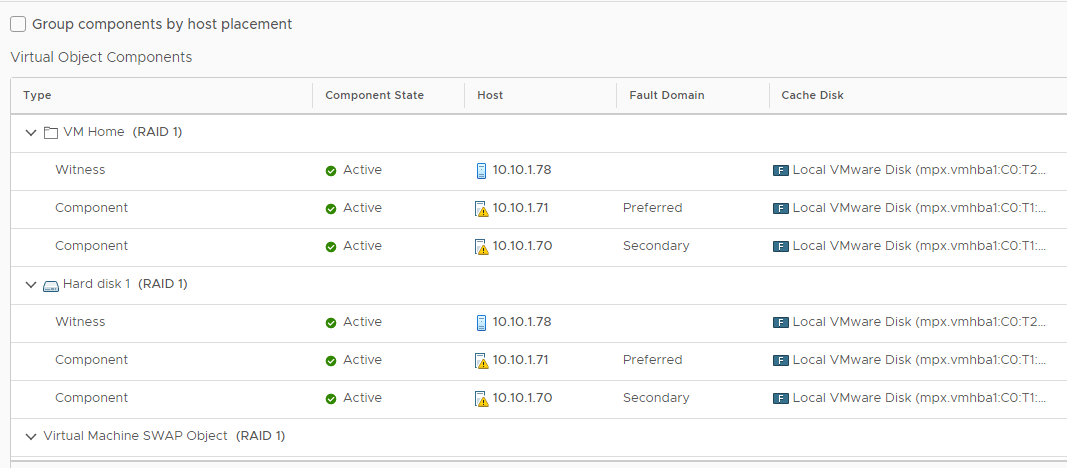

Une fois le cluster vSAN déployé et activé, nous avons procédé à la création d’une machine Ubuntu. Il est a noté que la protection des VMs sur un cluster vSAN avec 2 hôtes se fait seulement avec le RAID 1, avec le SPBM par défaut. Une fois créer, la répartitions des VMs se fait comme suit:

Sur la vidéo qui suit, vous allez voir comment vSAN fait face aux pannes de l’hôte préféré:

J’espère que ces informations vous seront utiles. Surtout n’hésitez pas à poster des commentaires en cas de besoins ou de partager vos idées pour améliorer l’article.
